Como Identificar Conectores Eletrônicos para Reposição

Veja quais características observar em um conector usado ou danificado para localizar a reposição com mais precisão e evitar incompatibilidades.

Quando um conector de uma placa, máquina ou equipamento precisa ser substituído, o primeiro desafio nem sempre é encontrar onde comprar. Muitas vezes, o problema começa antes: descobrir exatamente qual é o conector. Formato, quantidade de pinos e aparência ajudam, mas raramente são suficientes para confirmar um modelo com segurança.

Identificar um conector para reposição exige reunir informações físicas e técnicas da peça, como número de vias, passo entre contatos, tipo de encaixe, orientação, terminais, sistema de trava e aplicação. Quanto mais completa for essa identificação, menor será o risco de procurar uma peça apenas "parecida" e descobrir a incompatibilidade durante a montagem.

Por que a aparência do conector não é suficiente

É comum começar a identificação comparando fotografias. Isso ajuda a reduzir possibilidades, mas não deve ser o único critério.

Conectores de famílias diferentes podem ter carcaças visualmente semelhantes. Também é possível encontrar modelos com a mesma quantidade de vias, mas com diferenças de passo, polarização, trava ou geometria interna.

Na prática, duas peças podem parecer compatíveis quando vistas de frente e ainda assim não encaixar corretamente na contraparte.

Por isso, a identificação deve considerar um conjunto de características, e não apenas uma fotografia ou o formato externo.

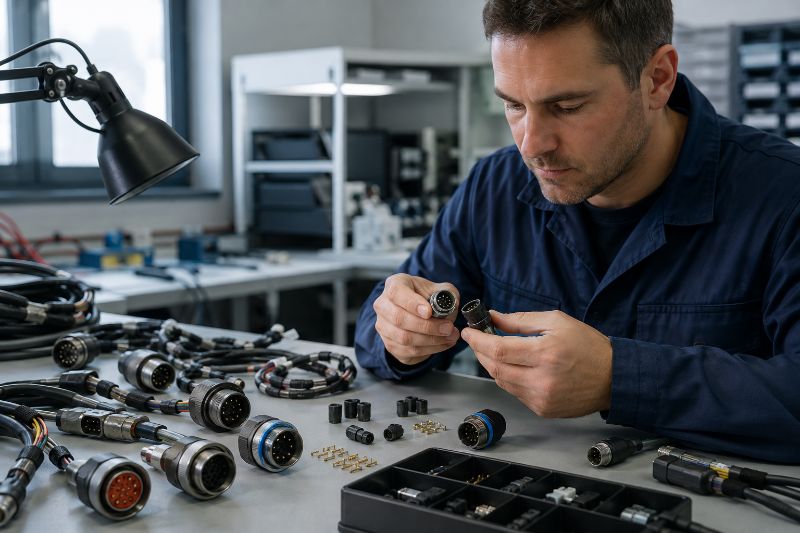

Comece procurando códigos e marcações na carcaça

Antes de medir qualquer coisa, examine o corpo do componente.

Procure:

• nome ou símbolo do fabricante;
• código gravado;
• identificação da série;
• letras ou números próximos aos contatos;
• indicação de posição;
• marcações na contraparte;
• referências presentes no equipamento ou na placa.

Use iluminação lateral se a gravação estiver pouco visível. Fotografias aproximadas também podem facilitar a leitura.

Quando um código puder ser identificado, o próximo passo é procurar a ficha técnica correspondente. O datasheet permite comparar dimensões, orientação, terminais e outras características sem depender apenas da aparência.

Número de vias, passo e encaixe formam a base da identificação

Depois das marcações, três informações ajudam bastante a restringir as possibilidades: número de vias, passo e geometria do encaixe.

Como identificar o número de vias

O número de vias corresponde às posições disponíveis para contatos elétricos.

Um conector pode ter todas as posições ocupadas ou apresentar cavidades sem terminal. Portanto, é importante observar a própria carcaça, e não contar somente os fios conectados.

Em conectores com mais de uma fileira, registre também a disposição das posições.

Por exemplo, saber que existe determinado número total de contatos não informa sozinho se eles estão organizados em uma fileira ou distribuídos em duas.

O que significa o passo do conector

O passo é a distância entre posições consecutivas dos contatos.

Essa medida é especialmente importante porque conectores visualmente próximos podem utilizar espaçamentos diferentes.

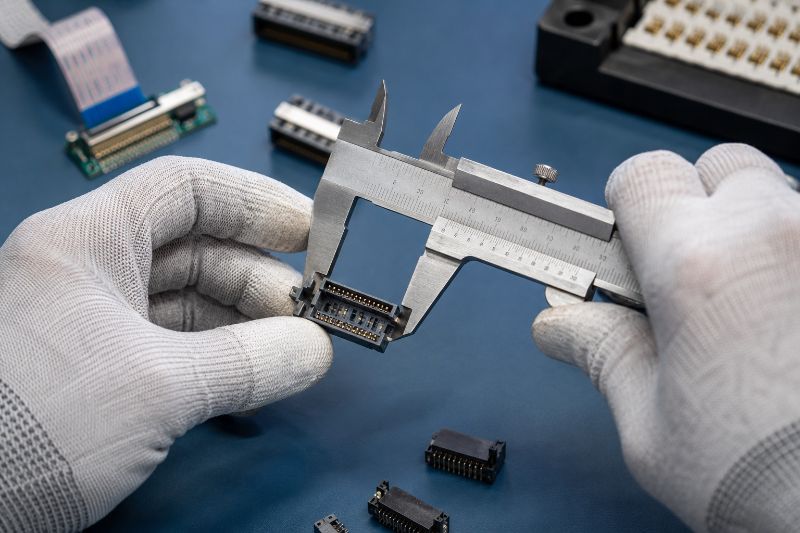

Quando for necessário medir uma peça pequena, o paquímetro costuma oferecer uma referência melhor do que uma régua comum. Ainda assim, a medição deve ser confrontada com informações do fabricante sempre que possível.

Um erro pequeno na interpretação dessa medida pode levar a uma família de conector totalmente diferente.

Observe a geometria e a polarização

Depois das vias e do passo, examine o formato da área de acoplamento.

Procure:

• guias;
• chanfros;
• ressaltos;
• cavidades;
• travas;
• recortes;
• posições bloqueadas;
• formato assimétrico.

Essas características funcionam como elementos de polarização e ajudam a impedir o encaixe na posição errada.

Por isso, fotografar apenas a lateral da peça pode esconder justamente os detalhes mais importantes.

Macho e fêmea precisam ser identificados pelo conjunto

Os termos macho e fêmea parecem simples, mas podem gerar confusão quando a análise é feita somente pela carcaça externa.

O ideal é observar como os contatos elétricos se acoplam e qual é a contraparte utilizada no equipamento.

Também é importante diferenciar:

• carcaça;
• terminal;
• contato;
• header;
• receptáculo;
• plugue;
• contraparte.

Em determinadas famílias, a peça de cabo e a peça de placa podem ter formatos bastante diferentes, embora façam parte do mesmo sistema de conexão.

Por isso, fotografar as duas metades quando elas estiverem disponíveis costuma facilitar muito a identificação.

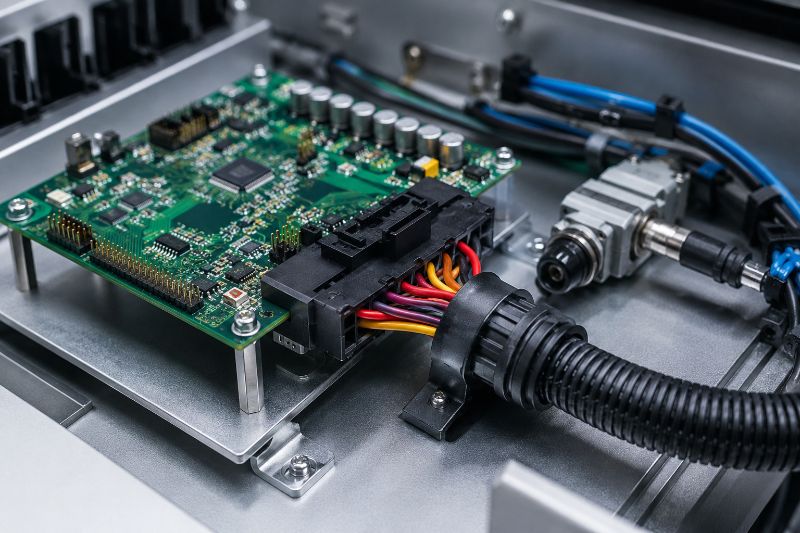

Identifique se o conector está em placa, cabo ou chicote

O mesmo sistema de conexão pode possuir versões diferentes conforme a forma de montagem.

Antes de procurar a reposição, registre onde a peça está instalada.

Conector montado em placa

Quando o componente está soldado diretamente em uma PCB, observe:

• quantidade de contatos;
• posição das soldas;
• orientação do encaixe;
• dimensões;
• forma de fixação;
• posição da carcaça em relação à placa.

Fotografar a região de soldagem pode ser tão importante quanto fotografar a frente do conector.

A TRICOMP apresenta linhas de conectores e terminais EXCON e conectores para placas e cabos voltadas a diferentes aplicações em placas, cabos e equipamentos dentro de seu portfólio de conectividade.

Conector instalado em cabo ou chicote

Nesse caso, a carcaça não é a única peça relevante. O terminal utilizado também precisa ser considerado.

Observe:

• quantidade de fios;
• tamanho aproximado dos condutores;
• terminal metálico;
• sistema de retenção;
• posição dos fios;
• presença de selo ou proteção;
• trava secundária, quando houver.

Um conector novo com a carcaça correta pode não resolver a manutenção se os terminais necessários forem incompatíveis com o conjunto.

Use a contraparte como parte da investigação

Quando apenas uma metade do conjunto está danificada, a outra pode ser uma das melhores referências disponíveis.

A contraparte ajuda a confirmar:

• formato do encaixe;
• número e posição dos contatos;
• polarização;
• tipo de trava;
• orientação;
• dimensões aproximadas.

Se a peça defeituosa sofreu calor, impacto ou deformação, a contraparte preservada pode inclusive fornecer informações mais confiáveis sobre a geometria original.

Isso é particularmente útil quando a carcaça quebrada perdeu guias ou travas que seriam necessárias para reconhecer a família do componente.

Tabela rápida para identificar um conector eletrônico

Antes de procurar a reposição, vale montar uma pequena ficha.

Essa ficha também ajuda quando a identificação precisa ser encaminhada para um fornecedor.

Fotografias melhores reduzem dúvidas na consulta

Enviar apenas uma foto distante do componente costuma limitar bastante a análise.

Para documentar uma peça de forma útil, fotografe:

1. frente do encaixe;
2. parte traseira;
3. laterais;
4. área da trava;
5. marcações e códigos;
6. terminais;
7. contraparte;
8. peça ao lado de uma referência de medida, quando necessário.

As imagens devem estar nítidas e mostrar a peça inteira antes dos closes.

Quando houver alguma medida, informe exatamente o que foi medido. Uma dimensão solta, sem indicar os pontos utilizados como referência, pode gerar interpretação errada.

Conector danificado exige cuidado adicional na identificação

Peças queimadas, quebradas ou deformadas podem esconder características originais.

Uma carcaça que sofreu aquecimento pode mudar de forma. Uma trava quebrada pode fazer o conector parecer pertencente a outra série. Um terminal recuado pode alterar a percepção sobre a posição correta do contato.

Nesses casos, procure outras referências:

• conector idêntico em outro ponto do equipamento;
• contraparte preservada;
• documentação da máquina;
• código da placa;
• manual técnico;
• histórico de manutenção;
• peça antiga guardada;
• datasheet, quando o fabricante for identificado.

O objetivo é reconstruir a identificação por várias evidências, não confiar no componente danificado como única fonte.

Um conector equivalente não é apenas um conector parecido

A busca por um equivalente merece cautela.

Ter o mesmo número de vias não torna dois conectores equivalentes. Ter dimensões próximas também não.

Uma eventual substituição precisa considerar, conforme a aplicação:

• geometria de acoplamento;
• passo;
• contatos;
• terminais;
• montagem;
• polarização;
• condições elétricas;
• ambiente;
• compatibilidade com a contraparte.

Por isso, a identificação vem antes da avaliação de equivalência.

Quando a intenção passar de "qual é esta peça?" para "qual conector devo comprar para substituí-la?", a análise já entra na etapa de especificação e compra tratada em outro conteúdo da TRICOMP.

O ambiente também ajuda a confirmar a reposição

A localização do conector fornece contexto.

Se a peça trabalha dentro de um painel protegido, as exigências podem ser diferentes de uma conexão exposta a vibração, poeira ou umidade.

Entretanto, esse critério deve ser usado com cuidado neste processo. O ambiente ajuda a confirmar se a reposição faz sentido, mas não identifica sozinho a série do conector.

Quando a aplicação ocorre em condição industrial mais severa, a escolha de materiais, vedação e sistema de trava merece uma análise específica.

Quais informações enviar ao solicitar uma reposição

Depois de reunir os dados, organize a consulta.

Uma solicitação mais completa pode incluir:

• fotos da peça;
• código visível;
• fabricante, se conhecido;
• número de vias;
• passo aproximado;
• medidas relevantes;
• fotos da contraparte;
• tipo de montagem;
• informações do equipamento;
• quantidade necessária;
• observações sobre trava ou terminal.

Isso não garante automaticamente que um modelo possa ser identificado, mas reduz ambiguidades e permite uma consulta muito mais objetiva.

Na página de conectividade, a TRICOMP reúne diferentes famílias de conectores para aplicações em eletrônica, automação e tecnologia. A empresa também disponibiliza consulta de produtos e solicitação de orçamento pelo site.

Identificar primeiro evita procurar a peça errada

A principal regra para reposição é simples: não comece procurando um conector apenas porque ele parece igual ao componente danificado.

Primeiro, reúna evidências.

Código, número de vias, passo, encaixe, terminal, montagem, contraparte e aplicação formam uma identificação muito mais consistente do que a aparência isolada.

Esse cuidado ajuda profissionais de manutenção e compradores técnicos a reduzir tentativas, retrabalho e consultas pouco objetivas. Depois que a peça estiver razoavelmente identificada, a próxima etapa passa a ser verificar disponibilidade e confirmar a especificação antes da compra.
